Принцип работы системы регулировки углов установки колес 3D:
Найдите центр четырех колес в соответствии с четырьмя целями и постройте базовую плоскость и центральную линию упражнения. Положение каждой цели на плоскости и осевая линия используются для получения различных параметров, таким образом избегая плоскости и подъема транспортного средства. Отклонение измерения, вызванное подъемной платформой в неровном состоянии.
Характерная черта
● Визирная пластина: без электронных компонентов,
замена датчика трансмиссии, устранение отказа оборудования, который может быть вызван цепью.
● Калибровка оборудования:
Одноразовая калибровка перед отправкой с завода и может использоваться после установки без калибровки на месте.
● Система программного обеспечения: простота в эксплуатации, выполнение шагов тележки за 5 секунд, считывание данных о позиционировании четырехколесного транспорта.
● Техническое обслуживание: оборудование легко обслуживать и не требует регулярной калибровки.
Измерения и показания:
1. Toe / Camber / Caster / S.A.I (или KPI)
2. Угол тяги / колесная база шасси / колея колес / радиус качения / смещение назад
Элементы измерения / Диапазон точности измерения / Диапазон измерения
Точность отображения: 0,1 мм / 0,01 °
Носок: ± 0,01 ° / ± 40 °
Развал: ± 0,01 ° / ± 45 °
Колесо: ± 0,02 ° / ± 45 °
S.A.I: ± 0,02 ° / ± 45 °
Сдвинуть назад: ± 0,01 ° / ± 40 °
Угол тяги: ± 0,01 ° / ± 40 °
Угол поворота: ± 0,02 ° / ± 50 °
Ширина гусеницы: ± 2 мм / 1219 мм-2438 мм
Колесная база: ± 2мм / 2006мм-4572мм

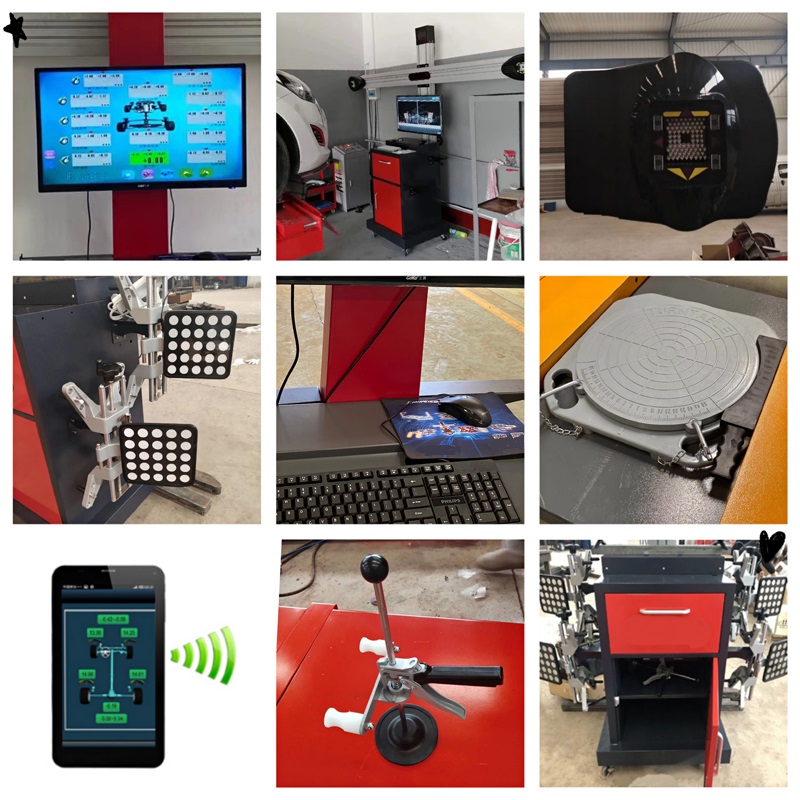

Стандартная конфигурация
1 комплект подвижного шкафа
1 установка хоста компьютера
Двойной ЖК-дисплей 32 дюйма и 22 дюйма
1 комплект / 2 шт. Камеры
1 комплект автоматической подъемной стойки
1 установка луча камеры
1 комплект / 4 шт. Зажима / мишень
1 компл. / 2 шт. Поворотный стол
1 комплект / 4 шт. Вешалка
1 компл. Мышь / клавиатура
1 компл. Эксцентрикового винта и заземляющего штифта
1 комплект / 2 переходных блока
1 компл. Рулевого колеса и тормозной блокировки
1 компл. / 2 шт. Клиновидных подушек
1 комплект 10-дюймового настольного ПК
